ZOOMTECH® | Guidate CAVI

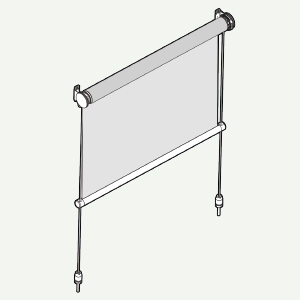

CHARACTERISTICS:

Roller tube with patented ZOOMTECH® technology: Ø 60 extruded aluminium
Application: vertical. Specially designed for an extreme adaptability during installation. The position of the mounting brackets and the distance between the wall and the cable guides may be adjusted on site, hence eliminating problems of slanted ceilings/walls
Brackets: 80×92 mm steel powder coated brackets and interior plates with PVC covers (white, grey, black). The angle of the interior plate can be adjusted at intervals of 22° to distance the cable from the wall
Side channels: Ø 4 mm, 19 strand stainless steel (AISI 316) wire cable guides
Hem bar: FD35 extruded aluminum hembar, ballasted internally with galvanized iron profi le, complete with white or black POM endcaps with eyelets for sliding in the guides
Operation: motorised operation; 230V/50Hz tubolar motor M50, with top/bottom limit switches and mains cable, thermal cut-out and class IP44 water resistance
Upper Mounting: wall or ceiling
Lower Mounting: stainless steel cable tensioning unit for fl oor mounting or stainless steel AISI 316 brackets for wall/window frame mounting
Hem bars standard colours: glossy white RAL 9010, matt white RAL 9016, glossy ivory RAL 1013, glossy brown RAL 8017, matt grey RAL 7016, smooth micaceus grey, matt black RAL 9005, silver anodised
Brackets standard colours: glossy white RAL 9010, grey RAL 9006, matt black RAL 9005
Dimensions: tube Ø 60 – Min. L 300 – Max L 600 x H 350 cm

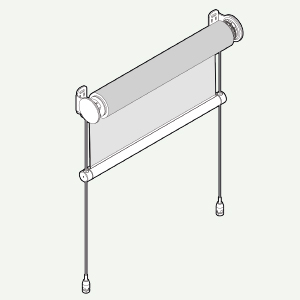

CHARACTERISTICS:

Roller tube with patented ZOOMTECH® technology:Ø 78 mm in acciaio zincato
Application: vertical. Specially designed for an extreme adaptability during installation. The position of the mounting brackets and the distance between the wall and the cable guides may be adjusted on site, hence eliminating problems of slanted ceilings/walls
Brackets: 110×120 mm steel powder coated brackets and interior plates with PVC covers (white, grey, black). The angle of the interior plate can be adjusted at intervals of 22° to distance the cable from the wall. Supplement for AISI 316 stainless steel brackets
Side channels: Ø 4 mm, 19 strand stainless steel (AISI 316) wire cable guides
Hem bar: FD42 extruded aluminum hembar, ballasted internally with galvanized iron profi le, complete with white or black POM endcaps with eyelets for sliding in the guides
Operation: motorised operation; 230V/50Hz tubolar motor M50, with top/bottom limit switches and mains cable, thermal cut-out and class IP44 water resistance
Upper Mounting: wall or ceiling
Lower Mounting: stainless steel cable tensioning unit for fl oor mounting or stainless steel
Hem bars standard colours: glossy white RAL 9010, matt white RAL 9016, glossy ivory RAL 1013, glossy brown RAL 8017, matt grey RAL 7016, smooth micaceus grey, matt black RAL 9005, silver anodised
Brackets standard colours: glossy white RAL 9010, grey RAL 9006, matt black RAL 9005
Dimensions: tube Ø 78 – Min. L 300 – Max L 700 x H 360 cm

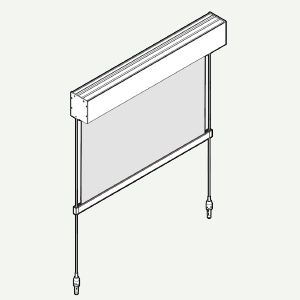

CARATTERISTICHE:

Rullo di avvolgimento con tecnologia brevettata Zoomtech®: Ø 60 mm in acciaio zincato
Tipo di applicazione: verticale
Ambiente di applicazione: interno / esterno a richiesta
Cassonetto: squadrato C106 in alluminio estruso composto da due parti fisse e una parte mobile, ispezionabile dal basso
Guide: cavi inox AISI 316, sezione Ø 4 mm, 19 fili
Fondale a scomparsa: FZ37 piatto in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi in PVC bianco o nero con occhioli per lo scorrimento in guida
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a soffitto con attacco diretto del cassonetto. A supplemento fissaggio a parete con staffe a “L” in ferro verniciato in tinta con il cassonetto, o testate per attacco laterale
Fissaggio inferiore: con cilindro tendi cavo in acciaio inox AISI 316 per attacco a pavimento oppure con staffe a “L” per attacco frontale o laterale a muro o serramento
Colori standard: bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Dimensioni: con rullo Ø 60 – Min. L 300 – Max L 500 x H 320 cm

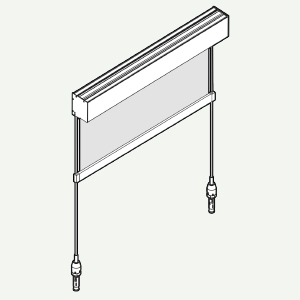

CARATTERISTICHE:

Rullo di avvolgimento con tecnologia brevettata Zoomtech®: Ø 60 mm in alluminio estruso
Tipo di applicazione: verticale
Ambiente di applicazione: interno / esterno a richiesta
Cassonetto: squadrato C124 in alluminio estruso composto da due parti fisse e una parte mobile, ispezionabile dal basso
Guide: cavi inox AISI 316, sezione Ø 4 mm, 19 fili
Fondale a scomparsa: FZ47 piatto in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi in PVC bianco o nero con occhioli per lo scorrimento in guida
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a soffitto con attacco diretto del cassonetto. A supplemento fissaggio a parete con staffe a “L” in ferro verniciato in tinta con il cassonetto, o testate per attacco laterale
Fissaggio inferiore: con cilindro tendi cavo in acciaio inox AISI 316 per attacco a pavimento oppure con staffe a “L” per attacco frontale o laterale a muro o serramento
Colori standard: bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Dimensioni: con rullo Ø 60 – Min. L 300 – Max L 600 x H 320 cm

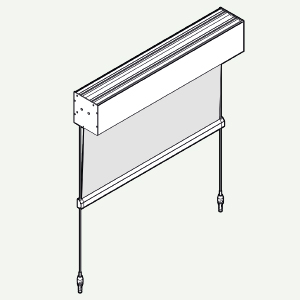

CARATTERISTICHE:

Rullo di avvolgimento con tecnologia brevettata Zoomtech®: Ø 78 mm in acciaio zincato
Tipo di applicazione: verticale
Ambiente di applicazione: interno / esterno a richiesta
Cassonetto: squadrato C160 in alluminio estruso composto da due parti fisse e una parte mobile, ispezionabile dal basso
Guide: cavi inox AISI 316, sezione Ø 4 mm, 19 fili
Fondale a scomparsa: FZ47V piatto in alluminio estruso zavorrato internamente con profilo in ferro zincato, completo di tappi in PVC bianco o nero con occhioli per lo scorrimento in guida
Manovra: a motore tubolare monofase 230V/50Hz M50, completo di finecorsa meccanico e cavo di alimentazione, protezione termica, indice di protezione agli spruzzi d’acqua IP44
Fissaggio superiore: a soffitto con attacco diretto del cassonetto. A supplemento fissaggio a parete con staffe a “L” in ferro verniciato in tinta con il cassonetto, o testate per attacco laterale
Fissaggio inferiore: con cilindro tendi cavo in acciaio inox AISI 316 per attacco a pavimento oppure con staffe a “L” per attacco frontale o laterale a muro o serramento
Colori standard: bianco RAL 9010 lucido, bianco RAL 9016 opaco, avorio RAL 1013 lucido, marrone RAL 8017 lucido, grigio RAL 7016 opaco, grigio micaceo liscio, nero RAL 9005 opaco, argento anodizzato
Dimensioni: con rullo Ø 78 – Min. L 300 – Max L 700 x H 360 cm
